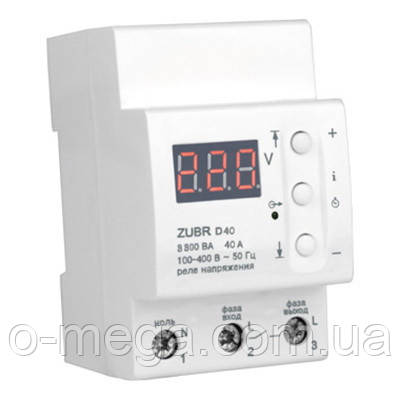

Реле напруги ZUBR D40

Реле напруги ZUBR D40 (40А DIN без теплового захисту)

Опис:
Реле контролю напруги ZUBR D40 призначене для захисту електромережі від стрибків напруги, як підвищеної, так і зниженої. Реле напруги ZUBR D40 користується великою популярністю у квартирах або дачах, в місцях з невеликою електричною мережею і невеликою кількістю споживачів.

Реле напруги ЗУБР захищає Ваше домашнє електрообладнання від підвищеного/зниженого напруги у вашій електромережі. Працює реле за принципом відсікача тобто, при критичному показнику вхідного напруги, реле ZUBR D40 відключить живлення, яке автоматично відновиться при стабілізації його в межах норми. Максимальний і мінімальний діапазон вхідної напруги виставляється користувачем індивідуально (від 120 до 280 Ст.). Також можна регулювати час затримки включення реле напруги Зубр D40 (від 3 до 600 секунд). Ця функція дуже актуальна для холодильників, кондиціонерів та іншої побутової техніки оснащеної компресором.

Оснащене реле напруги ZUBR цифровим табло і кнопковим керуванням, корпус складається з самозатухаючого полікарбонату. Встановлюється реле напруги на вході електромережі в будинок на дін-рейку.

Призначення:
ZUBR D40 призначений для захисту електрообладнання від відхилення напруги мережі (220 В) в заданих межах. Основний перелік захищуваного електрообладнання наступний: побутові споживачі струму такі, як холодильники, телевізори, відео - та аудіотехніка, комп'ютери, а також інше електрообладнання, чутливе до відхилень напруги.

Якість напруги мережі має відповідати державним стандартам і дорівнювати 220 В. з незначними відхиленнями. На це напруга орієнтуються виробники побутової техніки при проектуванні і виготовленні. Але реальне напруга мережі не завжди відповідає цим стандартам. Можуть відбуватися перепади напруги від 160 до 380 В, викликані цілим рядом факторів, серед яких можна виділити наступні:

— обрив і потрапляння нульового проводу на одну з фаз в повітряних лініях (найбільш поширене в приватному секторі, де переважають повітряні лінії електропередач);

— перекіс фаз, викликана перевантаженням однієї з фаз якимось потужним споживачем;

— застаріле обладнання підстанцій, не відповідне збільшеної потужності споживачів.

Від цих та багатьох інших факторів допоможе врятувати Вашу апаратуру прилад Бар'єр ZUBR D40.

Технічні дані:
1.Межі напруги: верхній 220-280 В нижній 120-210 Ст.
2.Час відключення при перевищенні: не більше 0,05 с.
3.Час відключення при пониженні: не більше 1,2 с.
4.Номінальний струм навантаження: 40 А (max струм 50 А протягом 10 хвилин).
5.Номінальна потужність навантаження: 8800 ВА.
6.Напруга живлення: не менше 100 не більше 400 Ст.
7.Маса: 0,21 кг ±10 %.
8.Габаритні розміри: 70 * 85 * 53 мм.
9.Підключення: 16 мм2.
10.Кількість ком-цій під нагр., не менше 10 000 циклів.
11.Кількість ком-цій без нагр., не менше: 100 000 циклів.
12.Ступінь захисту за ГОСТ 14254: IP20.

Комплект поставки:
ZUBR D40 1 шт.
Тих. паспорт, інструкція по установці 1 шт.
Пакувальна коробка 1 шт.

Приклади схем підключення реле контролю напруги:
Існує кілька підключень реле напруги, залежно від споживачів.

Основне призначення реле напруги - це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

1. Захист 1-фазної мережі. Приклад підключення реле напруги:

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад підключення реле напруги:

3. Захист 3-фазних споживачів. Приклад підключення реле напруги:
